MMAS-8透反射（雙色）金相顯微鏡測量分析系統配置透反射照明系統,長距平場消色差物鏡（無蓋玻片）、大視野目鏡和內置偏光觀察裝置,光學系統成像清晰,視野廣闊,適用于工礦企業,高等院校及科研等機構作材料內部組織結構觀察。MMAS-8系統配備了研潤自主研發的MMAS測量分析系統以及MOS高端光學系統。
一、技術特點：
1、觀察系統：鉸鏈?zhǔn)接^察鏡筒，30度傾斜，單視度可調。WF10X大視野平場目鏡，視場范圍直徑18mm。10X分化目鏡，視場范圍直徑18mm，用于校正中心。
2、機械載物臺：雙層機械式載物臺，尺寸160*140mm；移動范圍75*50mm。
3、落射照明系統：6V，20W鹵素?zé)?，亮度可調。內置視場光闌、孔徑光闌、黃藍綠紅濾色片轉換裝置，插入式起偏振器。
4、透射照明系統：內置式6V，20W鹵素?zé)?，亮度可調。集光器：帶視場光欄集光器；聚光鏡：阿貝聚光鏡NA1.25，升降上下可調。
5、選配件：
5.1大視野目鏡：WF16X（直徑11mm）；
5.2分劃板：10X（直徑18mm），格值0.1mm/格；
5.3長距平場消色差物鏡（無蓋玻璃）：PLL20X/0.4、PLL50X/0.7、PLL80X/0.8、PLL100X/0.85（彈簧）；
5.4平場消色差物鏡（無蓋玻璃）：PLL100X/1.25（彈簧，油）；
5.5轉換器：五孔（內向式滾珠內定位）；
5.6適配鏡：0.4X、0.5X、1X、0.5帶0.1mm/格分化尺；
5.7數碼攝像機；
5.8濾色片：黃濾色片；
二、技術參數：
| 目鏡 |
大視野 WF10X(Φ18mm) |
| 物鏡 |
長距平場消色差物鏡(無蓋玻片)PL 5X/0.12 |
| |
長距平場消色差物鏡(無蓋玻片)PL L10X/0.25 |
| |
長距平場消色差物鏡(無蓋玻片)PL L40X/0.60 |
| |
長距平場消色差物鏡(無蓋玻片)PL L60X/0.75 (彈簧) |
| 放大倍數 |
50~600X |
| 目鏡筒 |
三目鏡,傾斜30度,(內置檢偏振片,可進行切換) |
| 落射照明系統 |
6V 20W鹵素?zé)?亮度可調 |
| |
落射照明器帶視場光欄、孔徑光欄、起偏振片,(紅,藍,綠)濾色片和磨砂玻璃 |
| 調焦機構 |
粗微動同軸調焦, 微動格值:2μm,粗動松緊可調，帶鎖緊和限位裝置 |
| 轉換器 |
四孔(內向式滾珠內定位)；選配五孔； |
| 載物臺 |
雙層機械移動式(尺寸:160mmX140mm,移動范圍:75mmX50mm) |
| 透射照明系統 |
阿貝聚光鏡NA.1.25可上下升降，藍綠濾色片和磨砂玻璃，集光器， 鹵素?zé)暨m用，6V 20W 鹵素?zé)?亮度可調 |
| 外形尺寸 |
435*420*200 |
| 配備系統 |
主機+MMAS數據處理系統1套+MOS光學系統一套+電腦一套 |
三、性能特點：
1、配置大視野目鏡和長距平場消色差物鏡(無蓋玻片)，視場大而清晰。
2、粗微動同軸調焦機構，粗動松緊可調，帶鎖緊和限位裝置，微動格值:2μm。
3、透反射照明系統可同時照明物體，某些物體可以看到其特殊效果。
4、6V20W鹵素?zé)?，亮度可調。

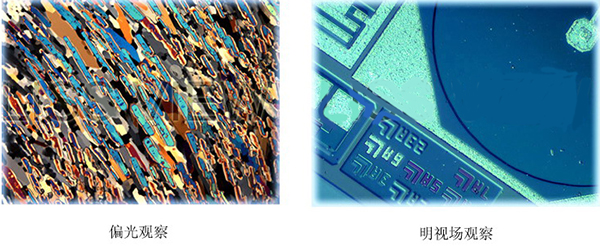

5、三目鏡筒，可自由切換正常觀察與偏光觀察，可進行100%透光攝影。
軟件功能:
MMAS金相顯微測量分析系統的核心功能是根據金相圖像進行級別評定。目前以具備400多個按國家及行業標準制作的專業功能模塊。
MMAS金相顯微測量分析系統具備數十種圖像處理功能、同時具備報告處理、幾何測量、定倍打印、圖像拼接等多種輔助功能。
MMAS金相顯微測量分析系統還可以定制圖像共聚焦、三維光圖等專業功能。
MMAS金相顯微測量分析系統是為從事金相檢驗的單位或個人專門開發的一套計算機軟件系統，它的基本原理是：用視頻采集卡或數碼相機等硬件設備，采集到金相顯微鏡中的金相圖片，再對該圖片進行處理和分析，得到相關檢驗結果。
1.自動評級：
本軟件以檢驗標準為依據，開發出了近百余個類別兩百余種軟件功能模塊，用戶可根據需要，選擇檢驗項目，在本軟件的幫助下，完成檢驗工作。
2.新建報告：
可按用戶需求制作報告文檔的錄入界面、軟件可自動生成電子報告文檔，并提供報告的保存和打印功能。
3.打開報告：
打開并瀏覽已經保存的報告文件。
4.幾何測量：
本軟件提供了“直線”、“矩形”、“圓”、“多邊形”、“角度”等多種測量工具及測量方法，可完成長度、面積、角度等測量工作。
5.查看圖庫：
用戶可選擇查看本軟件收錄的所有金相圖譜，本軟件金相圖譜由用戶提供原始資料，由我方錄入。
6.定倍打?。?br />
可一次裝入多副圖片，并可對其進行圖像處理，設置說明文字和打印版面，進而生成一份適合各種行業特殊要求的報告文件。
7.圖像拼接：
將采集到的不同視場圖像拼接成一幅完整的圖像。
7.圖像共聚焦：
該功能模塊的作用是：將拍攝對象相同、但焦距不同的幾張照片，重合成一張清晰的照片。界面及重合效果.
8.三維光圖：
本模塊通過對圖像組織亮度的分析，構建二維圖像的三維模型，該軟件模塊可檢查被觀測試樣是否平整。
|
