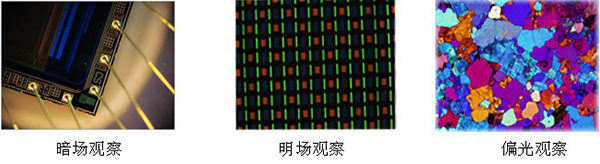

MMAS-18無限遠正置透反射金相顯微鏡測量分析系統適用于對不透明物體或透明物體的顯微觀察。采用優良的無限遠光學系統與模塊化功能設計理念、可提供出色的光學性能與產品系統升級，實現透反射同步或者獨立照明，偏光觀察、暗場觀察等功能，產品操作方便，造型美觀，圖像清晰，是生物學、金屬學、礦物學、精密工程學、電子學等研究的理想儀器。MMAS-18系統配備了研潤自主研發的MMAS測量分析系統以及MOS高端光學系統。
一、技術特點：
1、觀察系統：鉸鏈式觀察鏡筒，30度傾斜，單視度可調，可100%進行透光攝影。大視野平場廣角目鏡，視場范圍直徑22mm。配備無限遠長距平場消色差物鏡（無蓋玻璃）。
2、機械載物臺：雙層機械式載物臺，尺寸210*140mm；移動范圍63*50mm。
3、落射照明系統：6V，30W鹵素燈，亮度可調。不僅能對明視場觀察，還能對偏光和暗視場觀察法提供清晰的顯微圖像。內置視場光欄、孔徑光欄能夠有效調節視場襯度，且視場光闌中心可調。配置360度旋轉的起偏器和檢偏器，可實現偏光觀察。轉盤式濾色片組，帶黃綠藍三種濾色片和磨砂玻璃。翻蓋式燈箱設計，方便更換燈泡。
4、選配的暗場觀察系統：選配的明暗視場物鏡與暗視場照明裝置，消除了照明系統的有害光線。
5、透射照明系統：內置鹵素燈照明裝置，能提供清晰的顯微圖像，配置藍濾色片與磨砂玻璃。阿貝聚光鏡NA.1.25可上下升降；集光鏡中內置視場光欄。
5、選配件：
5.1分化目鏡：10X（直徑22mm），格值0.1mm/格；
5.2明視場選配物鏡：20、50、80、100（干式）；
5.3明暗視場選配物鏡：PLL5X/0.12（工作距離8.05）、PLL10X/0.25（工作距離7.86）、PLL20X/0.4（工作距離7.23）、PLL40X/0.6（工作距離3.0）、PLL50X/0.7（工作距離1.75）、PLL60X/0.7（工作距離1.65）、PLL80X/0.8（工作距離0.8）、PLL100X/0.85（工作距離0.4）；
5.4適配鏡：0.5X、1X、0.5帶0.1mm/格分化尺；
5.5數碼攝像機；
5.612V30W鹵素燈；
5.7藍、黃、綠濾色片；
5.812V50W鹵素燈（用于暗場觀察）；
二、技術參數：
| 目鏡 |
大視野 WF10X(Φ22mm) |
| 物鏡（明場） |
無限遠平場消色差物鏡PL 5X/0.12，工作距離：26.1mm |
| |
無限遠平場消色差物鏡PL L10X/0.25，工作距離：20.2mm |
| |
無限遠平場消色差物鏡PL L40X/0.60，工作距離：3.98mm |
| |
無限遠平場消色差物鏡PL L60X/0.70，工作距離：2.08mm |
| 放大倍數 |
50~600X |
| 目鏡筒 |
傾斜30度,瞳距調節范圍53-75mm |
| 落射照明系統 |
6V30W鹵素燈,亮度可調 |
| |
內置視場光欄、孔徑光欄、黃綠藍濾色片和磨砂玻璃轉換裝置，推拉式檢偏器與起偏器 |
| 透射照明系統 |
6V30W鹵素燈,亮度可調， |
| |
阿貝聚光鏡NA1.25可上下升降，集光鏡中內置視場光欄 |
| 調焦機構 |
粗微動同軸調焦, 微動格值:2μm,粗動松緊可調，帶鎖緊和限位裝置 |
| 轉換器 |
五孔(內向式滾珠內定位)； |
| 載物臺 |
雙層機械移動式(尺寸:210mmX140mm,移動范圍:63mmX50mm) |
| 外形尺寸 |
455*545*260 |
| 配備系統 |
主機+MMAS數據處理系統1套+MOS光學系統一套+電腦一套 |
軟件功能:
MMAS金相顯微測量分析系統的核心功能是根據金相圖像進行級別評定。目前以具備400多個按國家及行業標準制作的專業功能模塊。
MMAS金相顯微測量分析系統具備數十種圖像處理功能、同時具備報告處理、幾何測量、定倍打印、圖像拼接等多種輔助功能。
MMAS金相顯微測量分析系統還可以定制圖像共聚焦、三維光圖等專業功能。
MMAS金相顯微測量分析系統是為從事金相檢驗的單位或個人專門開發的一套計算機軟件系統，它的基本原理是：用視頻采集卡或數碼相機等硬件設備，采集到金相顯微鏡中的金相圖片，再對該圖片進行處理和分析，得到相關檢驗結果。
1.自動評級：
本軟件以檢驗標準為依據，開發出了近百余個類別兩百余種軟件功能模塊，用戶可根據需要，選擇檢驗項目，在本軟件的幫助下，完成檢驗工作。
2.新建報告：
可按用戶需求制作報告文檔的錄入界面、軟件可自動生成電子報告文檔，并提供報告的保存和打印功能。
3.打開報告：
打開并瀏覽已經保存的報告文件。
4.幾何測量：
本軟件提供了“直線”、“矩形”、“圓”、“多邊形”、“角度”等多種測量工具及測量方法，可完成長度、面積、角度等測量工作。
5.查看圖庫：
用戶可選擇查看本軟件收錄的所有金相圖譜，本軟件金相圖譜由用戶提供原始資料，由我方錄入。
6.定倍打印：
可一次裝入多副圖片，并可對其進行圖像處理，設置說明文字和打印版面，進而生成一份適合各種行業特殊要求的報告文件。
7.圖像拼接：
將采集到的不同視場圖像拼接成一幅完整的圖像。
7.圖像共聚焦：
該功能模塊的作用是：將拍攝對象相同、但焦距不同的幾張照片，重合成一張清晰的照片。界面及重合效果.
8.三維光圖：
本模塊通過對圖像組織亮度的分析，構建二維圖像的三維模型，該軟件模塊可檢查被觀測試樣是否平整。
|
