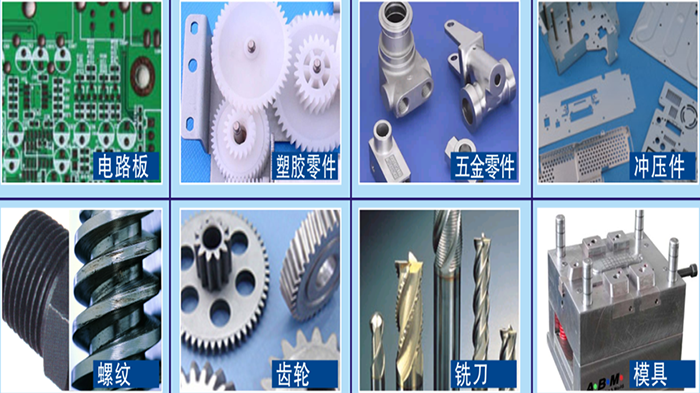

YR2010S手動二次元影像測量?jī)x具有多功能數據處理系統,全中文顯示可做多點采樣、坐標旋轉，點、線、距離、角度檢測，同時可以RS232串口數據輸出，也可以直接導入CAD。YR2010S手動二次元影像測量?jī)x能高效地檢測各種復雜工件的輪廓和表面形狀如：樣板、沖壓件、凸輪、螺紡、齒輪、成形銑刀等各種工具、刀具和零件、以及端子、鐘表、金鋼石等。它廣泛應用于機械、模具、儀表、電子、輕工等行業，是計量室和生產車間不可缺少的一種計量檢定設備。
一、技術參數：
測量工件尺寸：200*100*180mm；
測量精度：3+L/200um；
測量分辨率：1um；
系統放大倍數：20~140倍(可定制40~280倍)；
聚焦方式:手動聚焦;
外形尺寸：380*680*900mm;
整機重量:240kg;
二、機器配置:
底座/立柱材質:00級精密花崗巖,平面度3um;
導軌:高平衡滾子交叉導軌;
光柵尺:閉合式1um分辨率精密光柵尺;
CCD:日本索尼芯片高解析數字相機;
鏡頭:0.7~4.5X高清連續變倍鏡頭;
表面/輪廓光源:進口LED環形/圓形冷光源;
三、軟件系統:
多語言版ZONSON智能測控系統;
0.1um分辨率三軸DC300解析系統;
SDK2000視頻采集系統;
四、標配:
電腦;
1um校準尺;
數據線;
出廠檢驗報告;
合格證;
保修卡;
五、選配件:
英國雷尼紹三維探頭（可測量三維尺寸）;
英國雷尼紹紅寶石測針;
六、軟件功能:

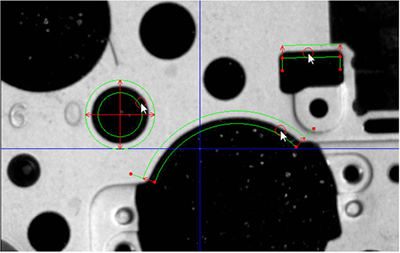

基本測量:點線、線線、圓圓、線圓等距離，線段擬合、圓擬合、圓弧擬合等；

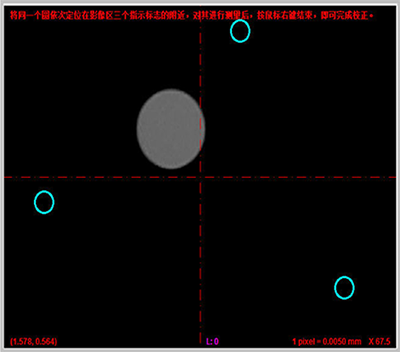

自校準功能;

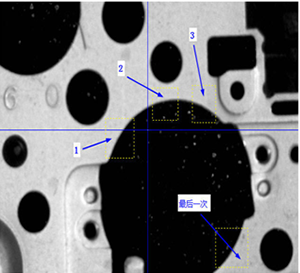

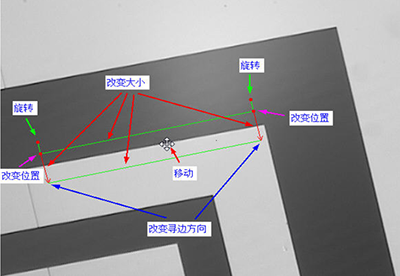

自動尋邊測量功能;
自動測量模式:自動檢測,框選檢測,點選檢測;
形位公差測量：平行度、垂直度、傾斜度、位置度、同心度、對稱度、輪廓度、徑向跳動、軸向跳動等檢測；
報告生成：Word、Excel、PDF、DXF、AutoCAD導入導出；
SPC數據統計分析；
縮放：視圖縮放、區域縮放、全屏縮放等；
|
